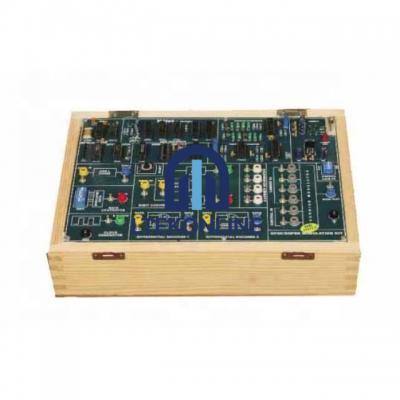

Advance数字通信培训师系统，可帮助一个人在各种数字调制和解调技术下进行。在板载上提供了各种功能框图，以帮助教学/培训。这些套件提供了各种测试点，以可视化示波器上的信号。

特征：
车载同步500 kHz正弦波发生器。
DIBIT对，差分编码类型数据格式。
车载晶体控制的脉冲发生器。
在8位数据模拟器上。
块描述在PCB上打印的屏幕。
内部电源。

实验清单：
提前数字调制和解调技术的原则。
NRZ-L数据格式的DIBIT对数据编码技术。
I＆Q位的差分编码。
观察星座图。
正交相移键调制和解调技术。
差分正交相移键调制和解调技术。
开关故障的效果。

规格：
正弦波发生器
提供500kHz（0摄氏度），500kHz（90 d e g。），5 0 0 k H z（1 8 0 d e g。），500kHz（270deg。）的同步正弦波形输出（0摄氏度）（90 d e g。
振幅为0-4VP -P
提供的幅度调整提供。
数据格式（编码）
Dibit对（I＆Q），I＆Q位的差分编码。
载体调制技术
DPSK调制-DQPSK调制
脉冲发生器。
时钟频率为250 kHz位，位时钟，单词时钟。
晶体控制的脉冲发生器。
车载功能
在8位变量NRZ-L模式数据模拟器上。
板上提供了开关故障，以研究电路的不同影响
块描述丝网印刷在玻璃环氧树子PCB上
互连
所有互连均使用2毫米香蕉贴片绳进行
提供测试点以分析各个点的信号。
所有IC都安装在IC插座上。
使用裸板测试的玻璃环氧SMOBC PCB。
+5V/1.5A的内部电源，±12V/250mA，带有指示功率
有吸引力的外壳
互连的2mm贴片线
用户手册中使用示例实验程序。

LTEKONLINE是QPSK DQPSK调制培训师的制造商，用于展示工程学院，工程学校和通信教练用于大学的工程教学实验室
